Handleiding + Naslagwerk Modelbouw Schepen 16e en 17e Eeuw

Gebonden met stofomslag met lichte gebruikssporen, algeheel in goede, gave staatzonder inschrijvingen, zie foto's. PLUS DE BIJBEHORENDE TWEE GEDETAILLEERDE GROTE TEKENINGEN.

• Schrijver (Auteur): Rolf Hoeckel (vertaald uit het Duits door A.W. van Bussel).
• Jaar van uitgifte: 1979.
• Uitgever: P.N. van Kampen & Zoon (Baarn).
• Aantal bladzijden: 127 à 128 pagina's (inclusief index).
• Uitvoering: Gebonden in een hardlinnen (vaak roodbruine) band met stofomslag.
• Bijgevoegde tekeningen: Het boek bevat in de tekst zelf 141 zwart-wit afbeeldingen/tekeningen én 2 los bijgevoegde, grote uitslaande bijlagen (platen/vouwbladen) met het constructie- en takelplan.

Het bekende handboek "Modelbouw van schepen 16de en 17de eeuw" van Rolf Hoeckel (in het Nederlands vertaald door A.W. van Bussel) is een van de meest gewaardeerde naslagwerken voor de bouw van historische zeilschepen uit deze perioden.

Hieronder volgt een overzicht van de inhoud, de handleiding, de losse bijlagen (tekeningen) en de specifieke karakteristieken en details die in het werk aan bod komen.

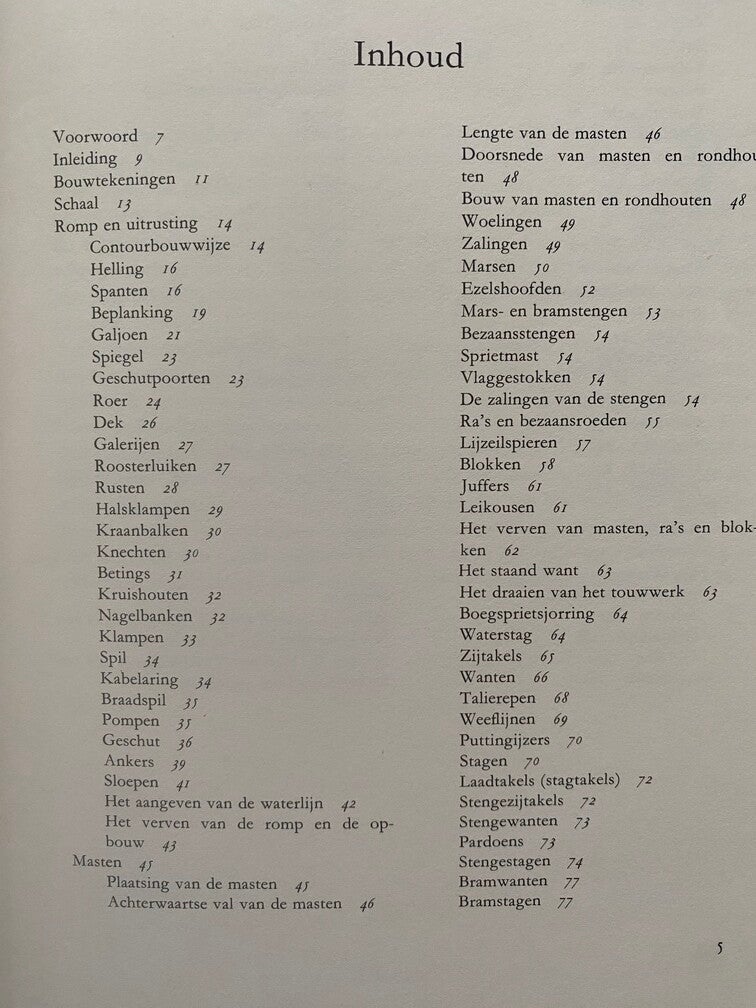

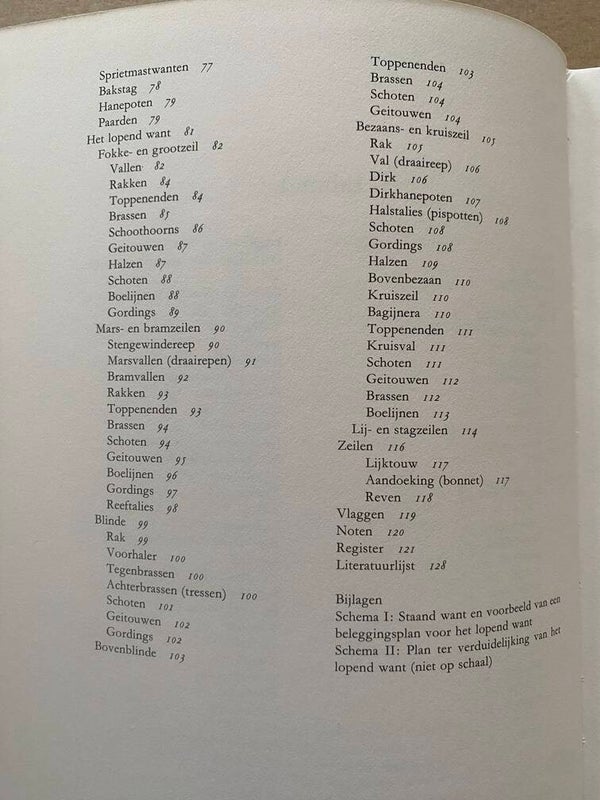

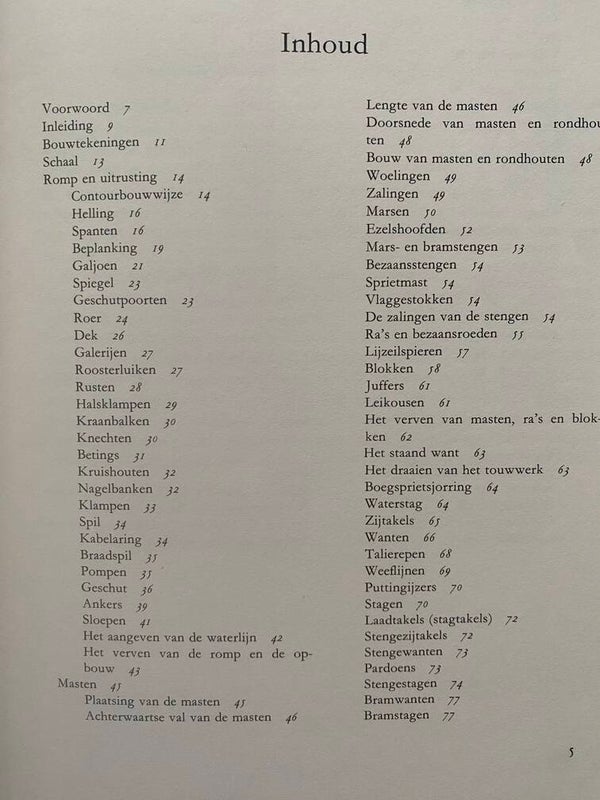

📋 Inhoud en opbouw van de handleiding

Het boek is systematisch opgebouwd om zowel de beginnende als de gevorderde modelbouwer stap voor stap door het complexe proces van de historische scheepsbouw te loodsen. De handleiding omvat:

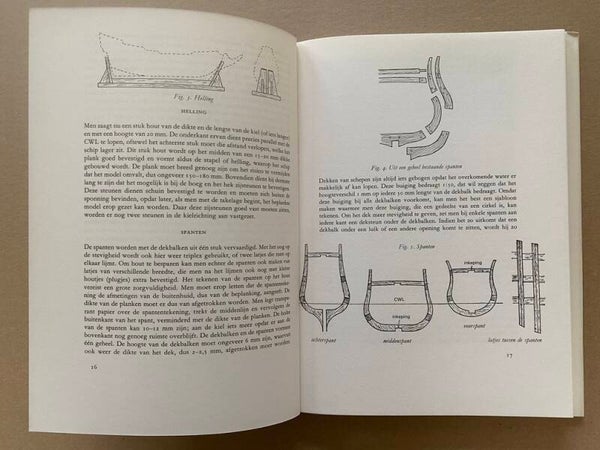

• De Rompbouw: Technieken voor het opbouwen van de scheepsromp, inclusief de spantenconstructie, kiel, en de karakteristieke vormgeving van de boeg en de spiegel.
• De Opbouw en Dekken: Gedetailleerde instructies voor het aanbrengen van de dekbeplanking, de bak (voorschip), het halfdek en het kampanjedek.

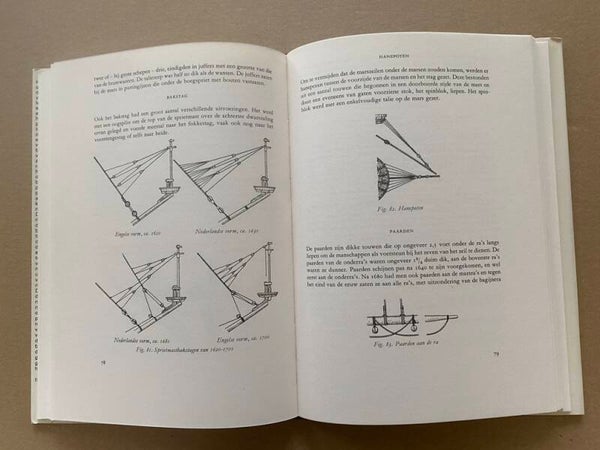

• Masten en Rondhouten: Richtlijnen voor de juiste verhoudingen, diktes en constructie van de masten, stengen, ra's en de boegspriet.

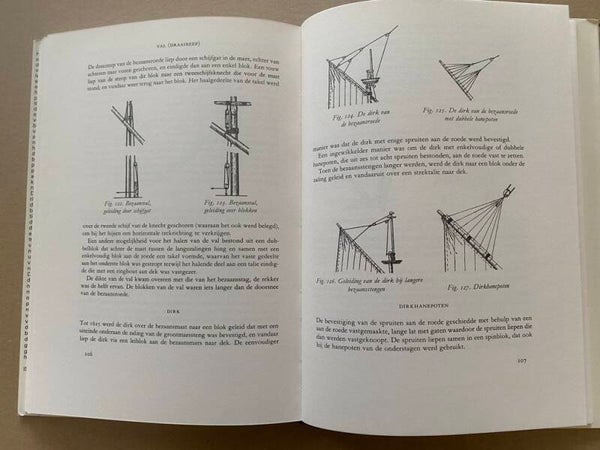

• Het Staand Want: Het aanbrengen van de hoofdtouwen, pardoens en de ingewikkelde weeflijnen (de 'ladders' in de masten).

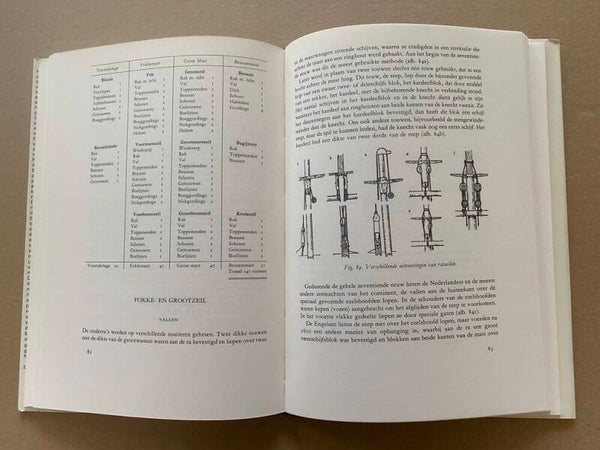

• Het Lopend Want en de Takelage: Uitleg over de gecompliceerde loop van de touwen om de zeilen te bedienen, inclusief handige tabellen voor de touwdiktes (zowel voor het staand als het lopend goed).

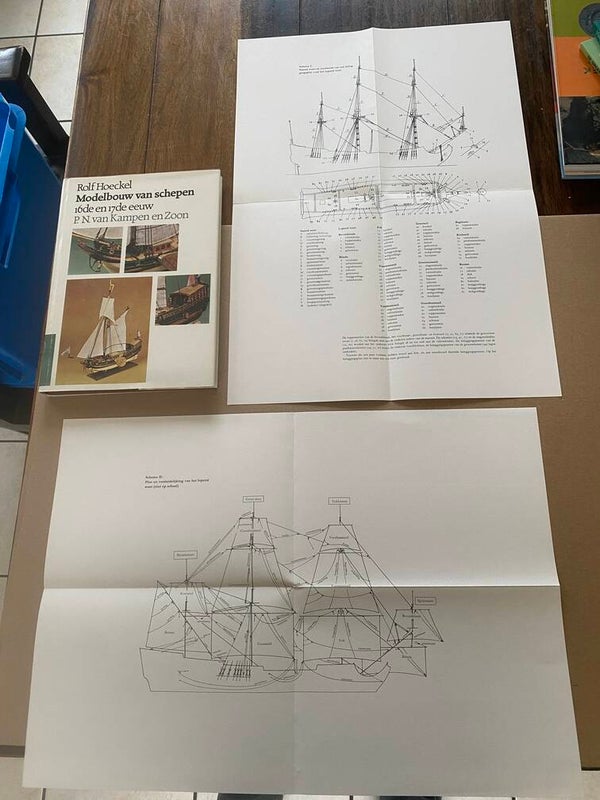

🗺️ De los bijgevoegde tekeningen (Bijlagen)

De originele uitgaven en vertalingen (zoals die van uitgeverij P.N. van Kampen & Zoon) bevatten twee losse, grotere bijlagen (vouwbladen/tekeningen) die essentieel zijn tijdens het bouwen:

1. Lijnenplan en Constructiebladen: Deze platen tonen de exacte geometrische vormen (spantenplannen en langsdoorsneden) die nodig zijn om de romp natuurgetrouw in schaal na te bouwen.

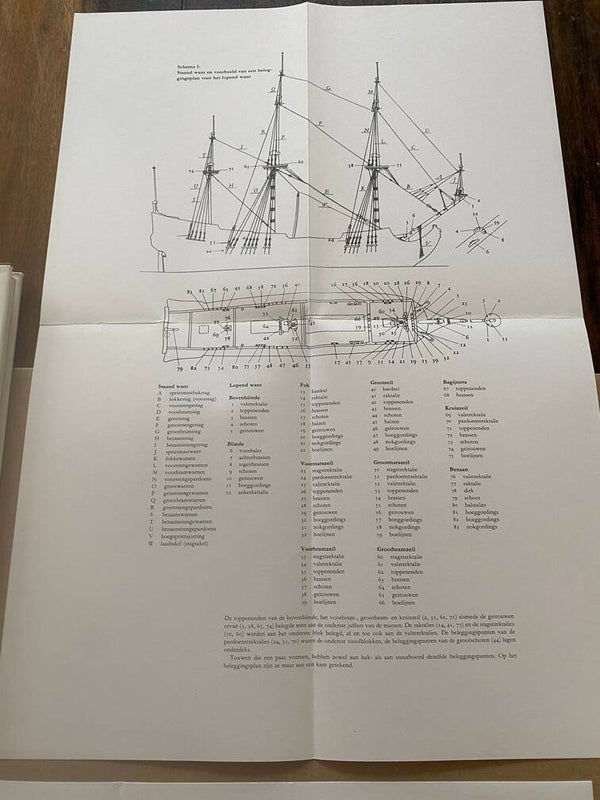

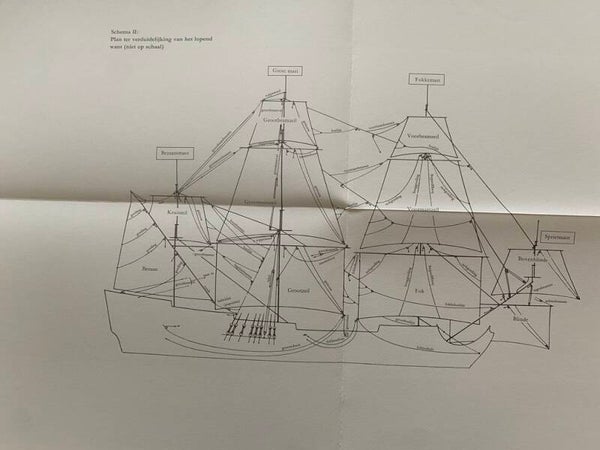

2. Groot Takelplan / Tuigageplan: Een overzichtelijke, gedetailleerde schematische tekening die laat zien hoe de tientallen verschillende touwen, blokken en juffers met elkaar verbonden moeten worden zonder dat de modelbouwer het overzicht verliest.

🔍 Karakteristieken en specifieke scheepsdetails

Hoeckel blinkt uit in het helder maken van de historische verschillen en constructieve details die uniek waren voor de 16e en 17e eeuw. In het boek vind je onder andere:

• Regionale verschillen: Het boek vergelijkt de specifieke bouwstijlen van Engelse, Nederlandse en continentale schepen (zoals het verschil in de vorm van de spiegel en galoen).
• Artillerie en Bewapening: Gedetailleerde tabellen en maataanduidingen voor de looplengtes, rolpaarden (kanonwagens) en de juiste positionering van de geschutspoorten.

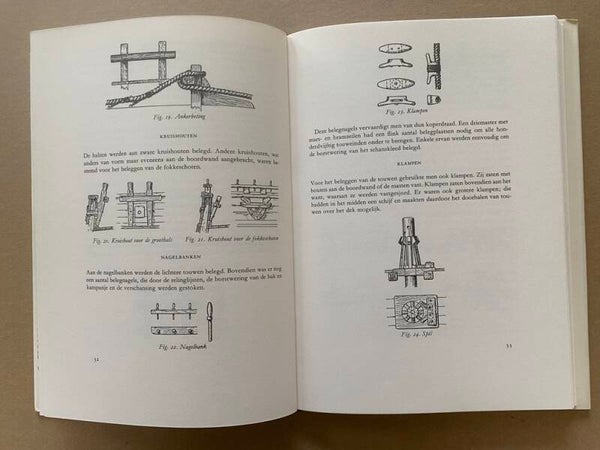

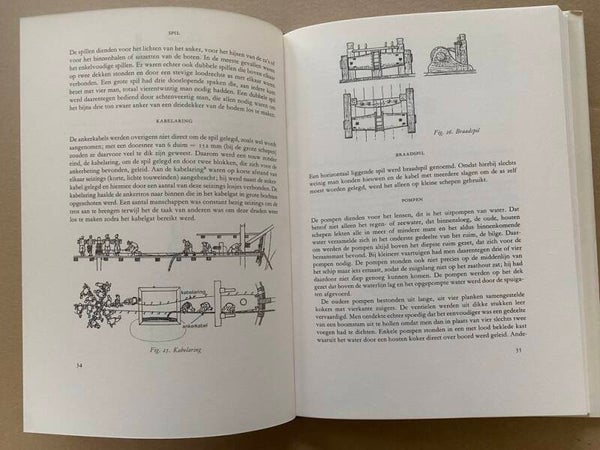

• Dekuitrusting: Tekeningen en uitleg van historische details zoals de kaapstander (het ankerlier), de pompinstallaties, het roer met de kolderstok (vóór de uitvinding van het stuurwiel), korvijnagels en knechten.

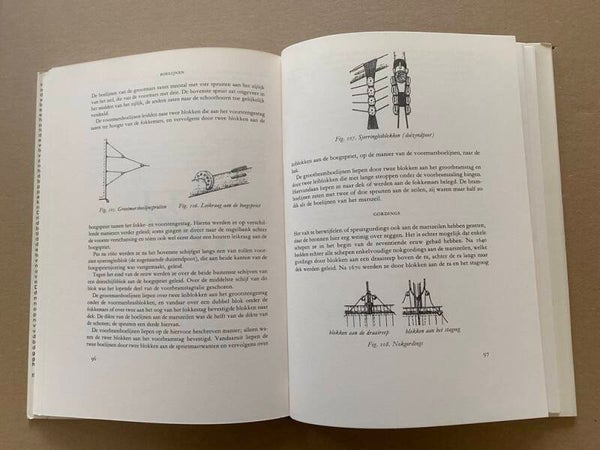

• Blokken en Juffers: Visuele instructies over de precieze vorm en schaal van de verschillende soorten katrollen en houten onderdelen die in de tuigage worden gebruikt
