Baureihe V80 - voorloper van Duitse Diesel Locomotieven - DUITS

Baureihe V80 - voorloper van Duitse Diesel Locomotieven - DUITS
€ 27,50

Hardcover in nieuwstaat, zonder inschrijvingen.

LET OP: HET BOEK IS DUITSTALIG

Die Baureihe V 80 - Die Urahnin der deutschen Diesellokomotiven und ihre Schwestern.

  • Auteur: Peter Große
  • Uitgever: Ek-Verlag Gmbh
  • Duits
  • Hardcover
  • 9783882551884
  • 304 pagina's

Het boek "Die Baureihe V 80: Die Urahnin der deutschen Diesellokomotiven und ihre Schwestern" (ISBN: 9783882551884) staat in de spoorwegwereld bekend als een absolute goudmijn vanwege de enorme hoeveelheid technische documentatie, detailtekeningen en fabrieksplannen. Omdat het is uitgegeven in de prestigieuze Baureihen-Bibliothek van het EK-Verlag, blinkt dit 304 pagina's tellende werk uit in diepgaande visuele en technische informatie.

Detailtekeningen en Doorsnedes

Het boek biedt een zeldzame, gedetailleerde blik onder de motorkap van deze pionierslocomotief via officiële fabrieks- en constructietekeningen:

  • Maatschetsen en aanzichten: Volledige driedimensionale maatschetsen (voor-, zij- en bovenpoot) met alle exacte millimeter-afmetingen van de locomotiefbehuizing.
  • Typen- en constructietekeningen: Gedetailleerde blauwdrukken van het baanbrekende, volledig gelaste hoofdframe (Hauptrahmen) en de innovatieve draaistellen zonder draaipunt.

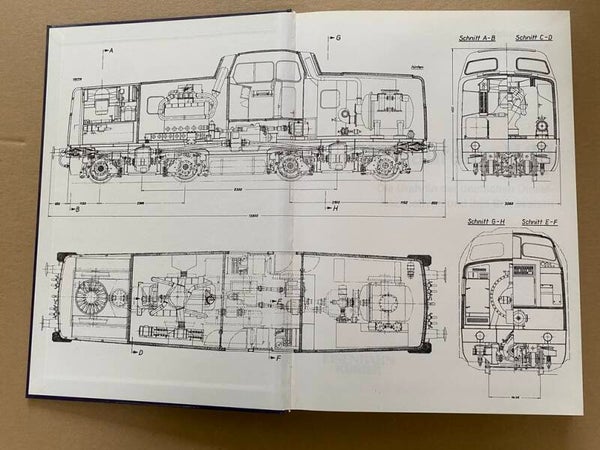

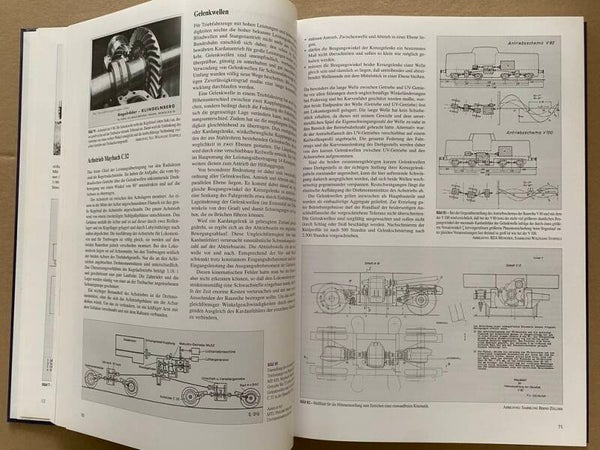

  • Technische doorsnedes: Opengewerkte schematische tekeningen (Schnittzeichnungen) van de machinekamer, waarin de exacte opstelling van de dieselmotor, de hydraulische transmissie en de cardanassen (Gelenkwellen) visueel in kaart is gebracht.

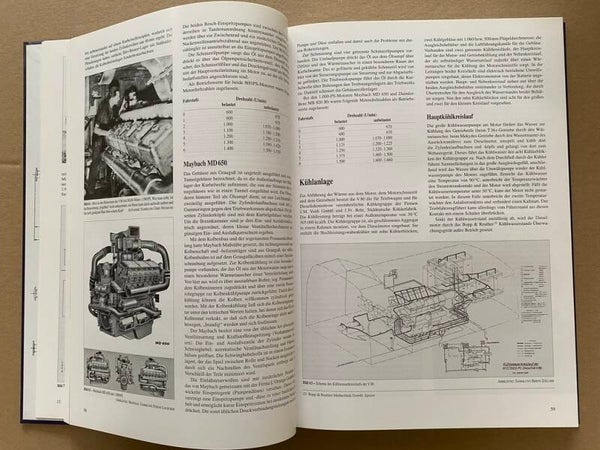

  • Componentenschema's: Gedetailleerde schema's van de koelinstallaties (Behr-kühlanlage) en de complexe stoomketel voor de treinverwarming (Henschel-Dampferzeuger).

Technische Informatie & Specificaties

Het boek ontleedt elk mechanisch en elektrisch onderdeel van de slechts 10 gebouwde exemplaren (V 80 001 t/m 010):

  • De drie motorvarianten: Uitgebreide documentatie over de ingebouwde 1000 pk (en latere 1100 pk) V12-motoren van Daimler-Benz (MB 820 Bb), MAN (V6V 18/21) en Maybach (MD 650).

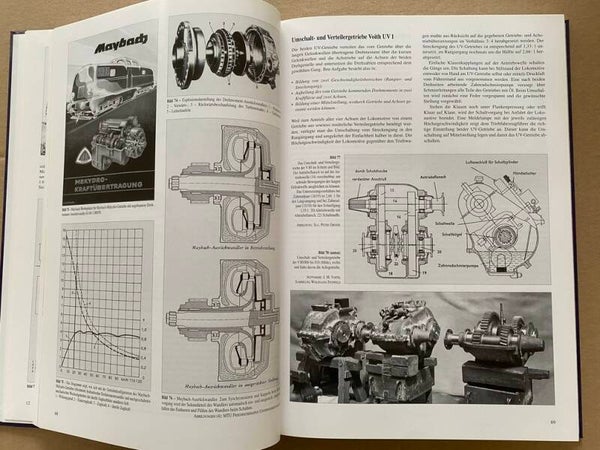

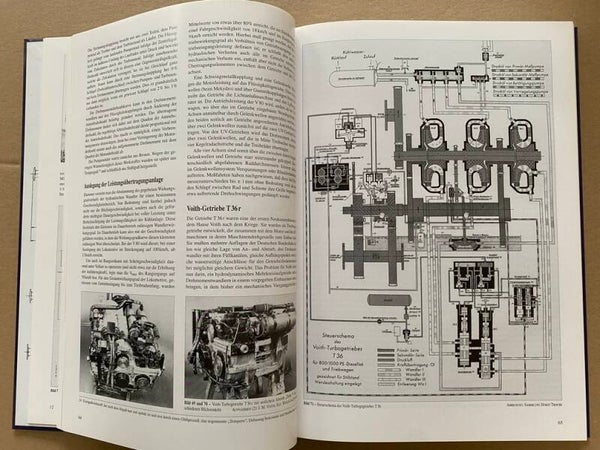

  • Krachtoverbrenging: Volledige technische fiches over de werking van de Maybach Mekydro- (K 104) en Voith- (T 36) vloeistofkoppelingen.
  • Elektrische installatie: Schema's van het 110V-boordnet en de sturingsmechanismen voor de unieke centrale cabine (Mittelführerstand).
  • Statistieken: Complete leveringslijsten van fabrikanten Krauss-Maffei en MaK, inclusief revisiedata, kilometerstanden en omgenummerde series (Baureihe 280).

Fotomateriaal

Visueel is het boek een historisch archiefstuk met honderden afbeeldingen:

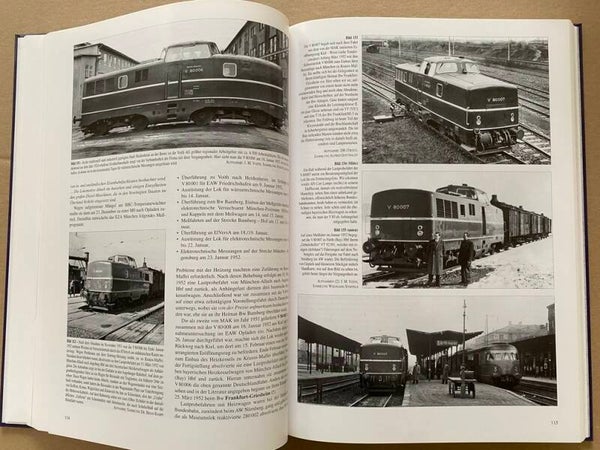

  • Fabrieksfoto's: Haarscherpe zwart-witopnames van de bouw in de fabrieken in München en Kiel, inclusief detailfoto's van losse motoren en kale frames tijdens de constructiefase.

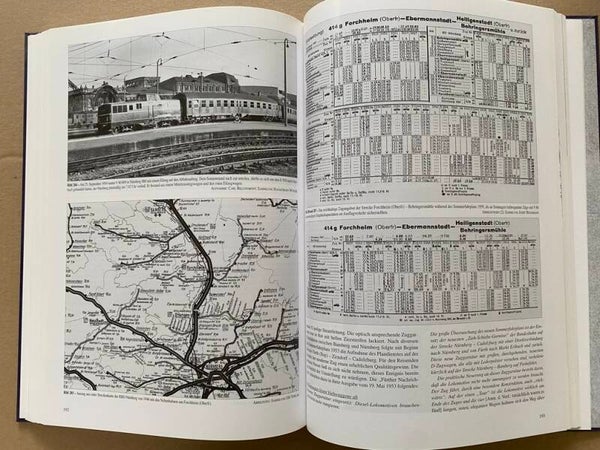

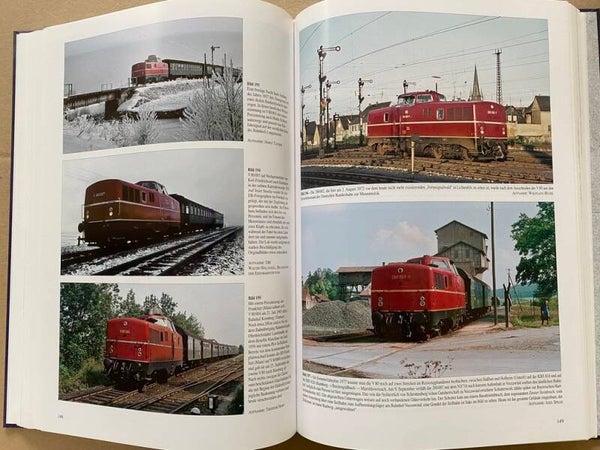

  • Inzet in de praktijk: Authentieke beelden van de locs in de reguliere reizigers- en goederendienst rondom Frankfurt (Main) en Bamberg.
  • Het tweede leven & Export: Zeldzame kleurenfoto's van de locs tijdens hun particuliere inzet bij de Hersfelder Kreisbahn en na hun verkoop aan spoorwegmaatschappijen in Italië.
